項目概述

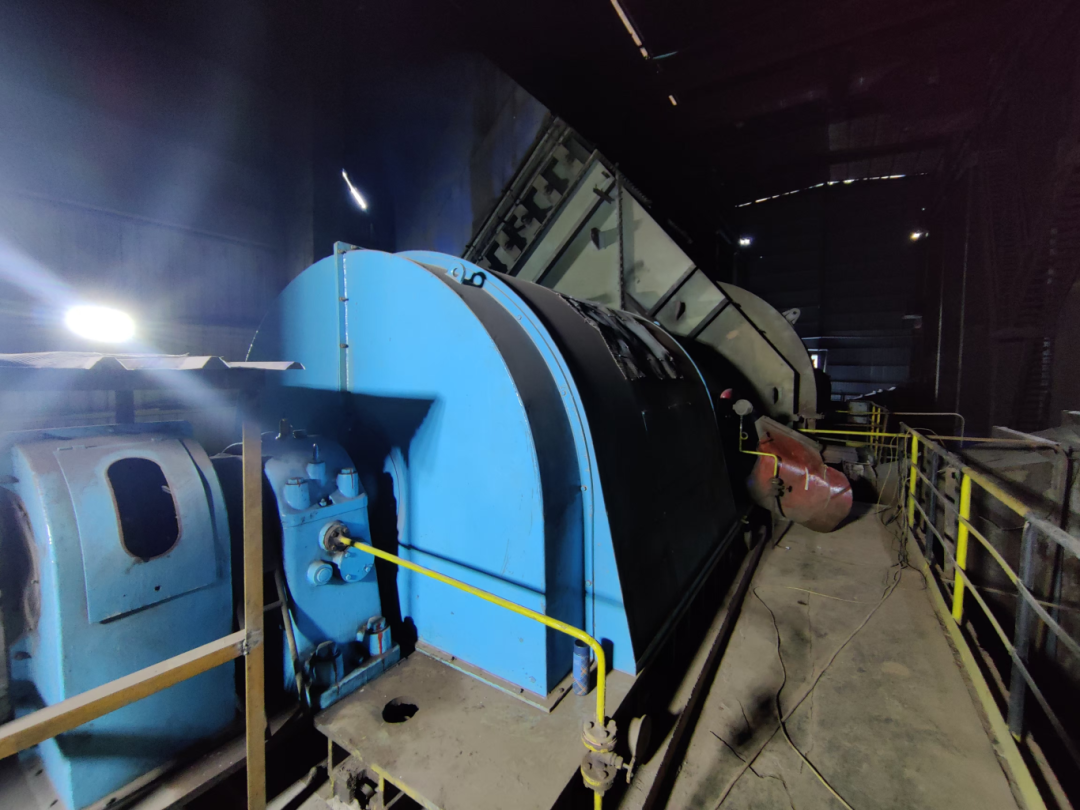

燒結風機為鋼鐵企業的關鍵設備之一，擔負著燒結燃燒過程中持續送風功能，電機功率較大，啟動時電流會給電網造成巨大沖擊，且電機運行過程中不允許停止?，F(xiàn)場為7000kW勵磁電機，變頻器需要配合原有設備，使用固定勵磁模式調試，爭分奪秒，最終設備一次性帶載運行成功！

現場工藝

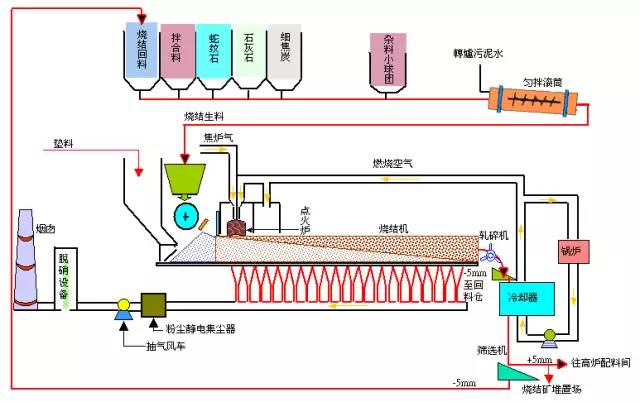

燒結生產流程：燒結作業系將粉鐵礦，各類助熔劑及細焦炭經由混拌、造粒后，經由布料系統加入燒結機，由點火爐點燃細焦炭 ，經由抽氣風車抽風完成燒結反應，高熱之燒結礦經破碎冷卻、篩選后，送往高爐作為冶煉鐵水之主要原料。

新風光方案

針對現場工況，負載為10kV 7000kW電勵磁燒結風機，新風光配置的大功率高壓變頻器JD-BP38-8000FF，配置有輸出電壓檢測板，采用一拖二配置，現場改造項目，配合現場原勵磁系統，設置為固定勵磁方式。

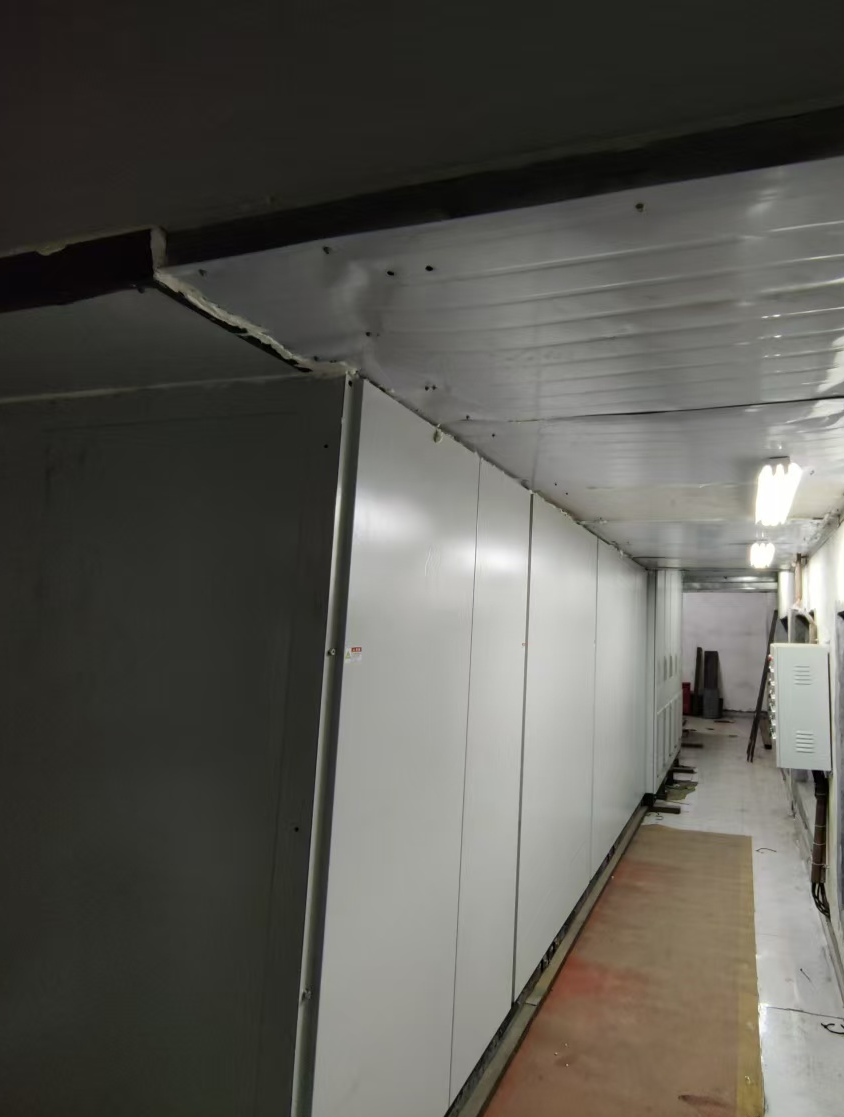

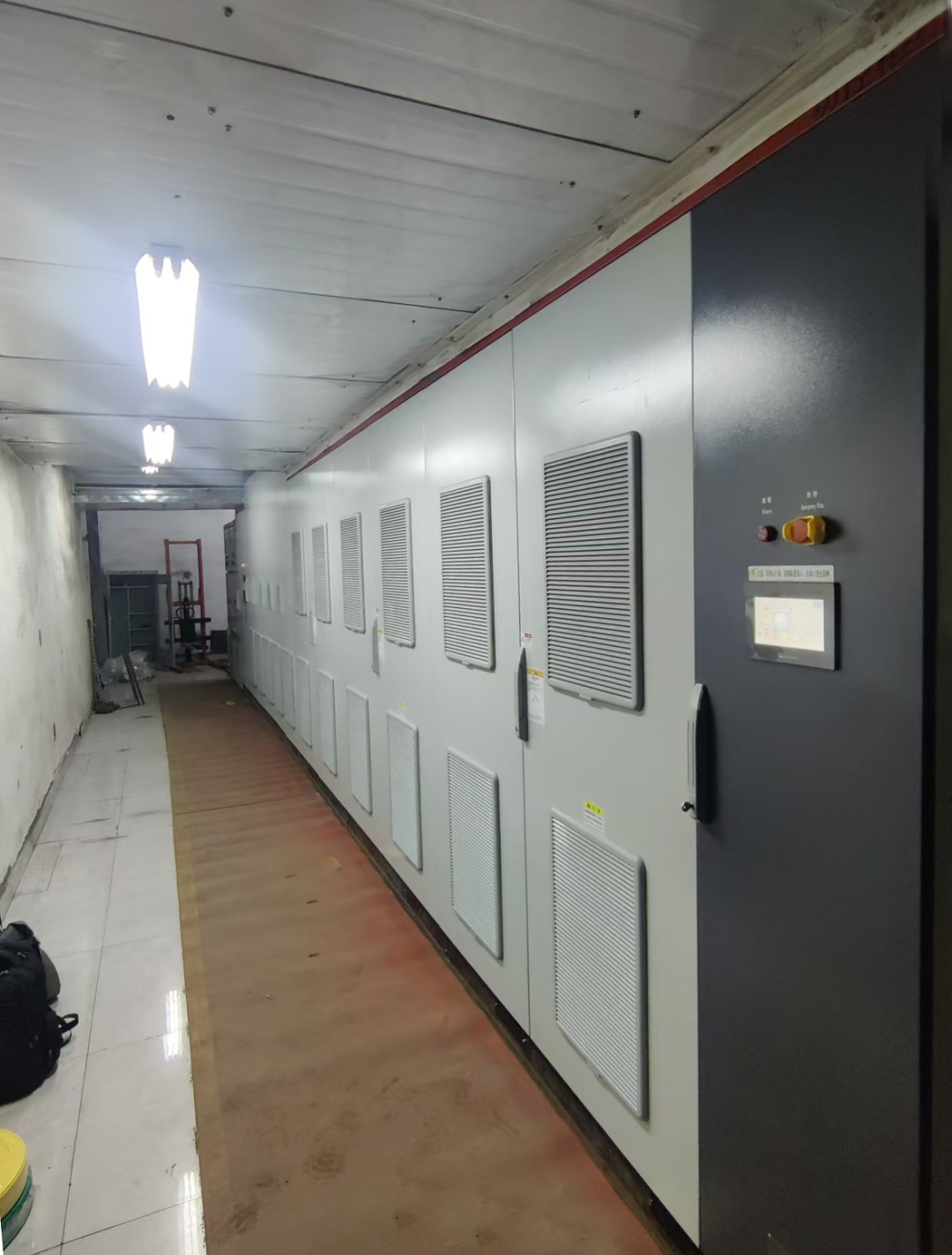

現場變頻器

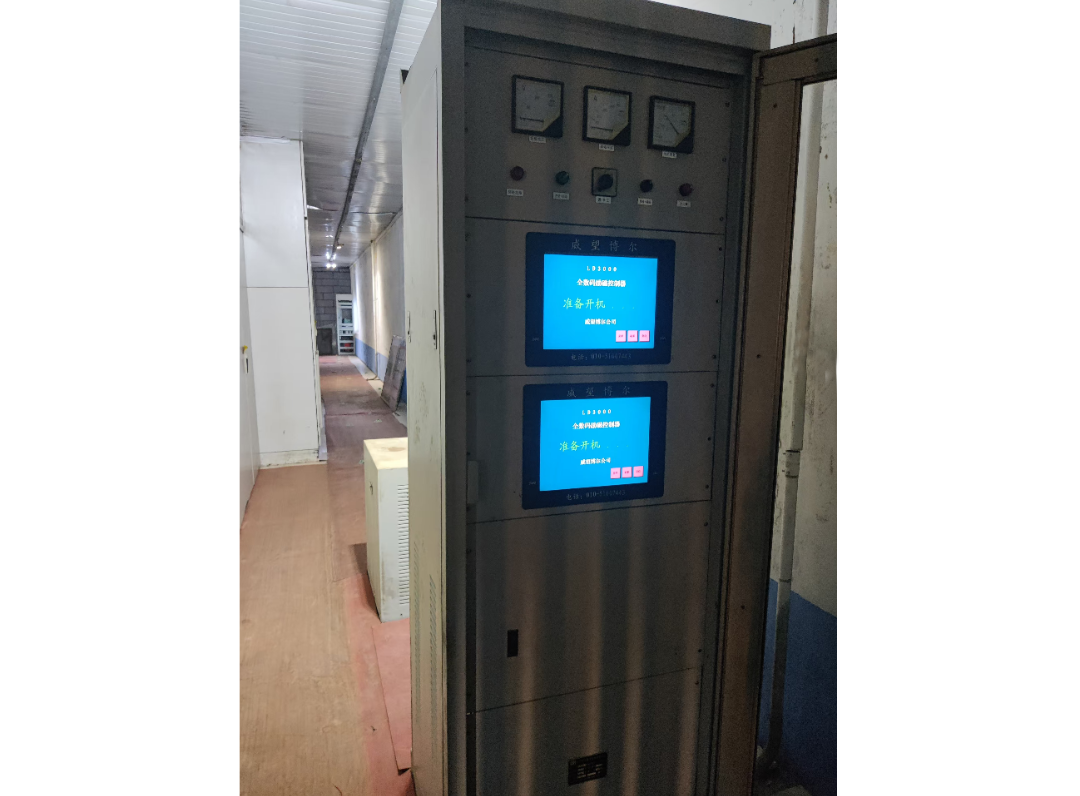

 現場勵磁柜

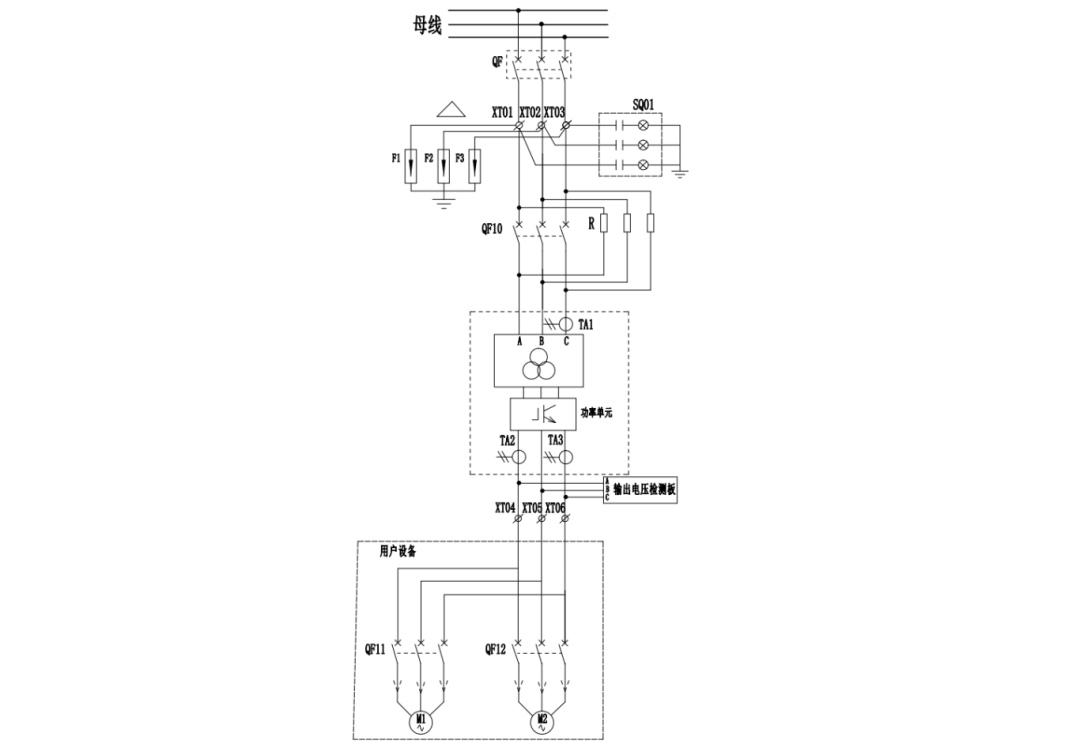

主回路系統圖

高壓變頻器配套現場的勵磁柜進行升級改造，采用固定勵磁的方式驅動現場的電勵磁電機運行，變頻器配合現場設置勵磁電流大小，并依據運行頻率的大小分兩段進行控制。

現場增加配置，依據現場需求任意選擇當前的電機啟動回路，現場點擊開機信號后對應回路的輸出斷路器閉合并開機，現場給出停機信號，停機后斷開輸出接觸器，防止電流倒灌?，F(xiàn)場控制電調試，模擬開停機過程和模擬量交互勵磁電流過程，全程調試無異常。

01.高性能

采用VF控制模式控制超大功率電勵磁電機，低頻下固定勵磁啟動，電流可控，響應時間快，實現固定勵磁分斷調節，滿足現場勵磁改造啟動。

02.高可靠

采用模擬量通訊控制勵磁信號，依據現場實際需求更改勵磁電流大小，依據運行頻率大小實現切換，采用輸出電壓板檢測當前電機運行頻率，電勵磁電機同樣實現穩定飛車啟動，確保運行過程穩定可控。

03.強適應

調速范圍寬，精度高，具有超強高低電壓穿越功能，電網出現短時掉電時，具備瞬時停電再啟動功能，保障用戶負載穩定運行。

04.易管理

支持Modbus-RTU、Profibus-DP、Modbus-TCP、Profinet-PN等多種通信協議，方便與用戶DCS系統相連，實現設備集中化管理。

使用能效

系統特點及節能效果：

● 實現了大功率電勵磁電機的固定勵磁啟動運行，啟動過程平穩。

● 減小了維護工作量和維護費用，為用戶帶來實際價值。

● 調速范圍寬，精度高，燒結風機可以依據現場實際需求調節運行，并實現了飛車啟動。

● 變頻器具有多項電勵磁電機保護功能，保證現場穩定運行。

● 在現場停產24小時的基礎上，一次性調試并帶載運行成功，完全滿足現場實際運行需求，贏得客戶的好評。

● 現場實際運行中，電流穩定，波形良好，單元溫度穩定。

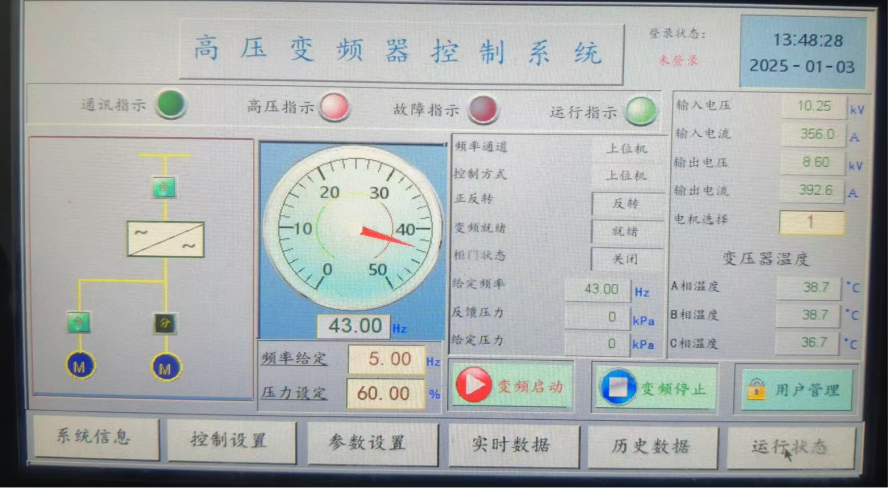

現場運行HMI主畫面

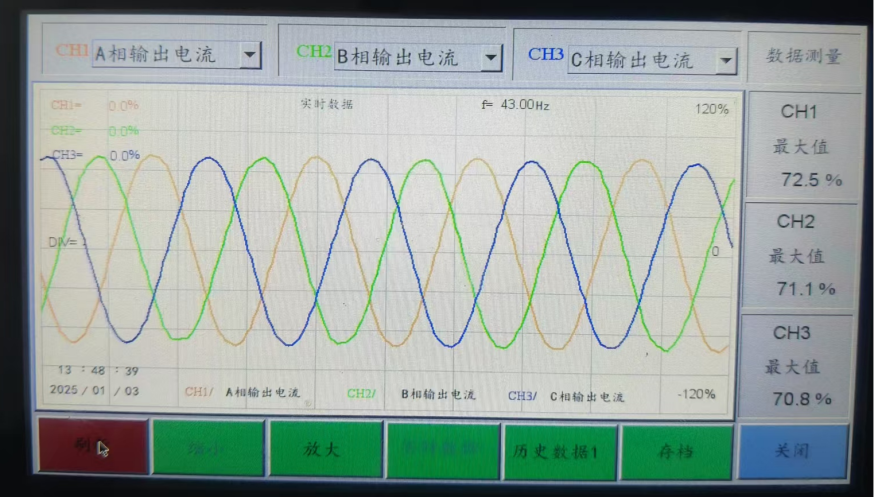

現場運行電流波形

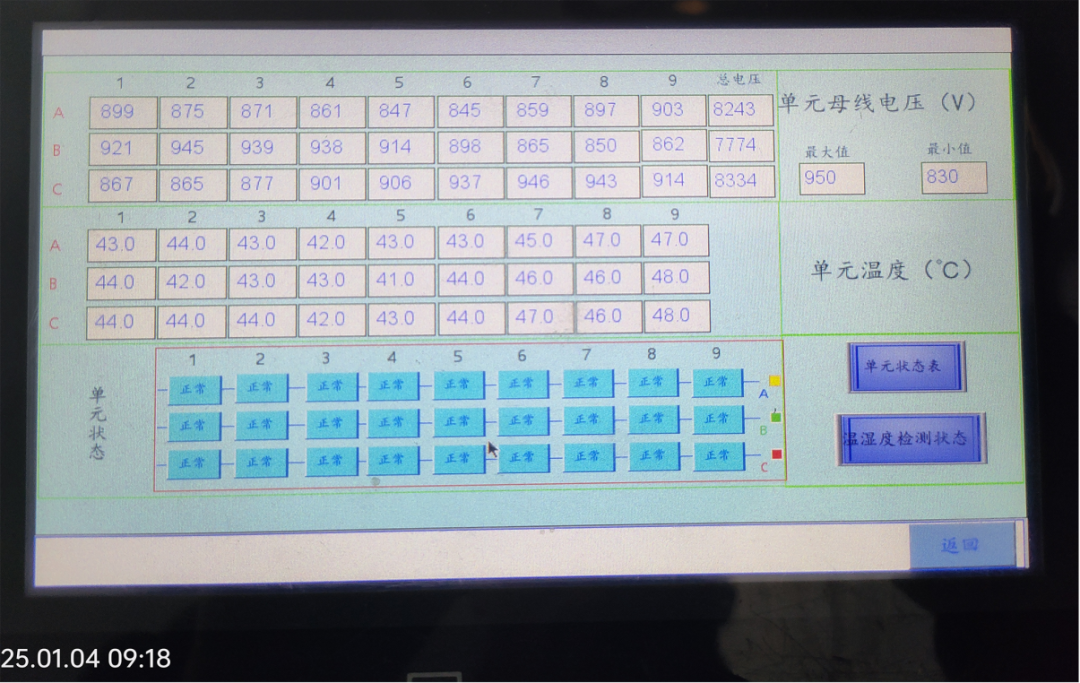

現場運行單元電壓及溫度

結束語

新風光大功率變頻器的電勵磁電機驅動技術，在采用固定勵磁的基礎上，降低啟動電流大小，大大減少了電網的沖擊，一次性調試帶載運行成功，得到客戶的認可。該變頻器使用后對電網諧波干擾較小，輸入功率因數高，輸出波形質量好，值得在行業中大范圍推廣。
